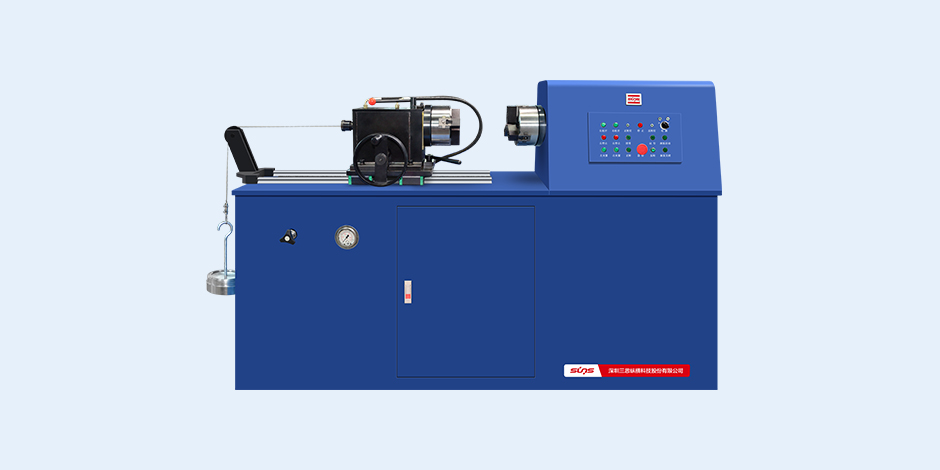

產品概況

電子式線材扭轉試驗機采用臥式結構，集成傳動系統與高精度扭矩傳感器，可精確測試Φ0.1-10mm金屬線材的單雙向扭轉性能。設備通過智能檢測材料塑性變形能力，同步記錄斷裂圈數與最大扭矩值，有效識別線材表面及內部缺陷。適用于鋼絲、銅鋁及其合金的質檢研發，兼具操作效率與數據可靠性，為線材力學性能提供專業檢測方案。

可適用試驗方式
◎單向扭轉：試樣繞自身軸線向一個方向均勻旋轉360度作為一次扭轉至規定次數或試樣斷裂；
◎雙向扭轉：試樣繞自身軸線向一個方向均勻旋轉360度作為一次扭轉至規定次數后，向相反方向旋轉相同次數或試樣斷裂；

符合標準
◎JJG269《扭轉試驗機》；
◎GB/T 239《金屬線材扭轉試驗方法》；
◎IS07800:2012 Metallic Materials-Wire-Simple Torsion Test。

主機技術參數
最大扭矩∶20Nm/50Nm/100Nm（可選）；
扭矩測量范圍∶1～100%FS；
試驗機級別∶0.5級；
扭矩示值相對誤差∶±0.5％；
扭矩分辨力∶1/300000；
扭轉角示值相對誤差∶±1.0％；
最大扭轉速度∶100r/min；
兩夾頭間最大距離∶500mm；
功率∶750W；
電源∶220V±20V。

電子式線材扭轉試驗機

滿足標準
GB/T 239-2012 金屬材料 線材扭轉試驗方法；
單向扭轉：試樣繞自身軸線向一個方向旋轉360度，作為一次扭轉至規定的次數或試樣斷裂；
雙向扭轉：試樣繞自身軸線向一個方向旋轉360度，作為一次扭轉至規定的次數后向相反方向旋轉相同次數或試樣斷裂。

技術參數
產品型號：TTM502X-YY；
試驗機級別：0.5級；
扭轉角測量范圍：0°～100000°；
扭轉角示值相對誤差：±1.0％；
最大扭轉速度：60r/min；
夾頭間最大距離：650mm；
滿足試樣直徑：8mm（或根據客戶需求定制）；
功率：3kW；
電源：380V±10%/50Hz；
機器重量：≈900kg；
設備尺寸：2000×500×1265mm。

電子線材扭轉試驗機（TTM502X-YY）
