工作原理

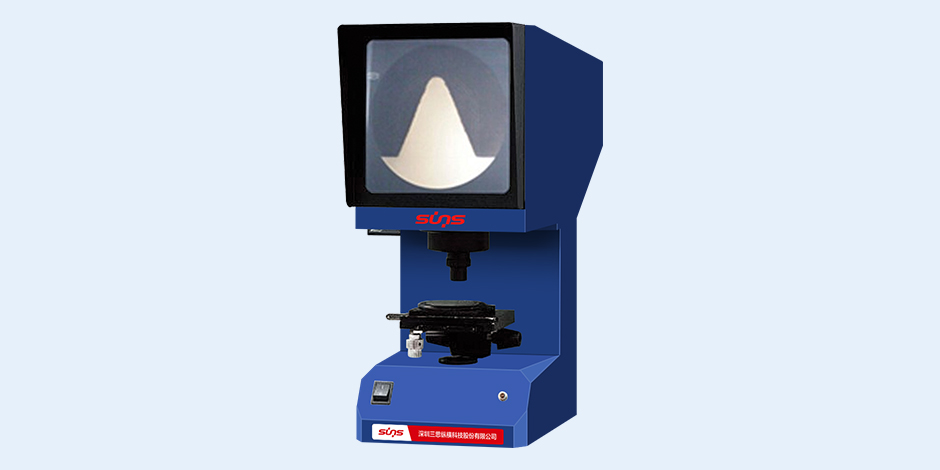

沖擊試樣投影儀發出的光線經聚光鏡照射到被測物，再經物鏡將被照射物體放大的輪廓投射在投影屏幕上。
根據實際需要，本儀器為單一投射照明，光源通過一系列光學元件投射在工作臺上，再通過一系列光學元件將被測試樣缺口輪廓清晰的投射到投影屏上。物體經二次放大和二次反射成正像，在投影屏上所看到的圖形與實際試樣放置的方向是一致的。

主要參數
◎投影屏直徑：180mm；
◎工作臺尺寸：
   方工作臺：110×125mm
   圓工作臺：90mm
   工作臺玻璃直徑：70 mm
◎工作臺行程：
   縱向：10 mm
   橫向：10 mm
   升降：12 mm（無刻度）
◎工作臺轉動范圍：0 —360°
◎儀器放大倍率：50×
  物鏡放大倍率：2.5×
  投影物鏡放大倍率：20×
◎光源（鹵鎢燈）：12V/100W
◎電源：220V/50Hz
◎外形尺寸：515×224×603mm（長×寬×高）
◎重量：約18kg
