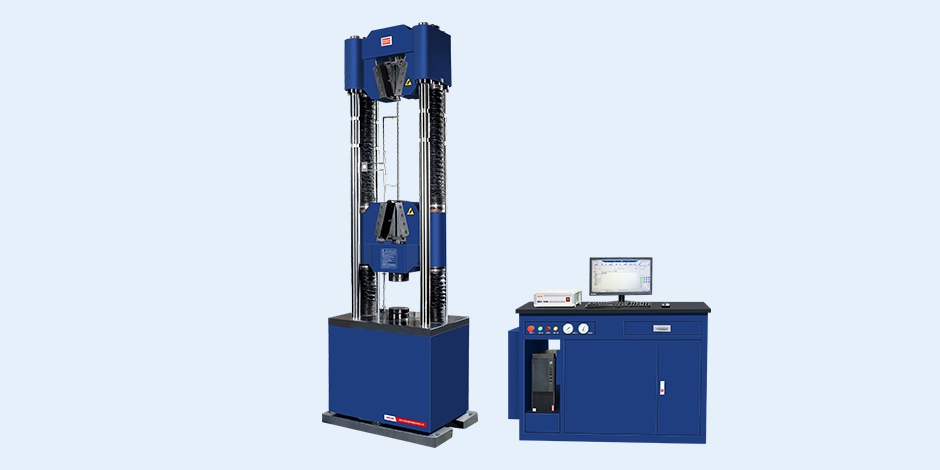

三思縱橫WAW-G系列電液伺服鋼絞線試驗機（雙空間）
產品概況
專業用于鋼絞線、金屬棒材、板材、螺紋鋼及緊固件等的拉伸試驗。
適用標準
◎完全滿足GB/T 5224預應力混凝土用鋼絞線拉伸試驗的要求，適合于鋼絞線拉伸試驗；
◎而且還滿足GB/T、ISO、ASTM、DIN、JIS等抗壓彎相關標準。
性能特點
◎采用全數字閉環控制系統，能實現力、位移、變形的三閉環控制要求，控制方式間能任意組合、平滑切換；
◎光柱采用中碳鋼，高鋼度，表面鍍鉻拋光處理，美觀，防銹性好；
◎主液壓缸采用間隙密封和斯特封結果，雙重密封，保證長期工作的零泄漏；
◎位移傳感器采用抽出式光電編碼器，精度高，重復性好；
技術參數
| 規格型號 | WAW-600G | WAW-1000G |
| 最大試驗力（kN） | 600 | 1000 |
| 試驗機準確度等級 | 0.5級 | 0.5級 |
| 試驗力測試量程 | 1%-100%FS（全程不分檔） | 1%-100%FS（全程不分檔） |
| 變形（引伸計）測量范圍 | 1％-100％FS | 1％-100％FS |
| 變形示值相對誤差 | ±1％/±0.5％以內 | ±1％/±0.5％以內 |
| 測量分辨力 | 最大試驗力的1/500000 | 最大試驗力的1/500000 |
| 試驗力加載速率范圍 | 0.02%- 2%FS/s | 0.02%- 2%FS/s |
| 立柱間有效距離 | 480 | 510 |
| 拉伸鉗口間最大間距 | 1100 | 1160 |
| 壓縮最大間距 | 950 | 1000 |
| 鋼絞線夾持直徑（7芯） | Φ9.5-Φ15.2、Φ15.2-Φ18 | Φ9.5-Φ15.2、Φ15.2-Φ18、Φ18-Φ22 |
| 擴展圓試樣夾持范圍 | Φ10－20、Φ20-30 | Φ10-18、Φ18-28、Φ28-45 |
| 擴展板試樣夾持厚度 | 2－20 | 2-20、20-40 |
| 上下壓板尺寸 | Φ150 | Φ200 |
| 活塞移動速度范圍 | 0-140mm/min | 0-100mm/min |
| 活塞行程 | 250 | 250 |
| 主機結構形式（立柱數） | 6 | 6 |
| 主機外形尺寸 | 950×650×2960 | 1020×680×3050 |
| 控制柜外形尺寸 | 1350×600×900 | 1350×600×900 |
| 總功率（kW）（三相五線制） | 3.5（AC380V 50Hz） | 3.5（AC380V 50Hz） |
| 彎曲夾具壓滾直徑 | Φ3-Φ200（選配） | Φ3-Φ300（選配） |
| 擴展配置支滾中心距 | 36-400 | 36-400 |
| 重量 | 3000 | 5000 |
