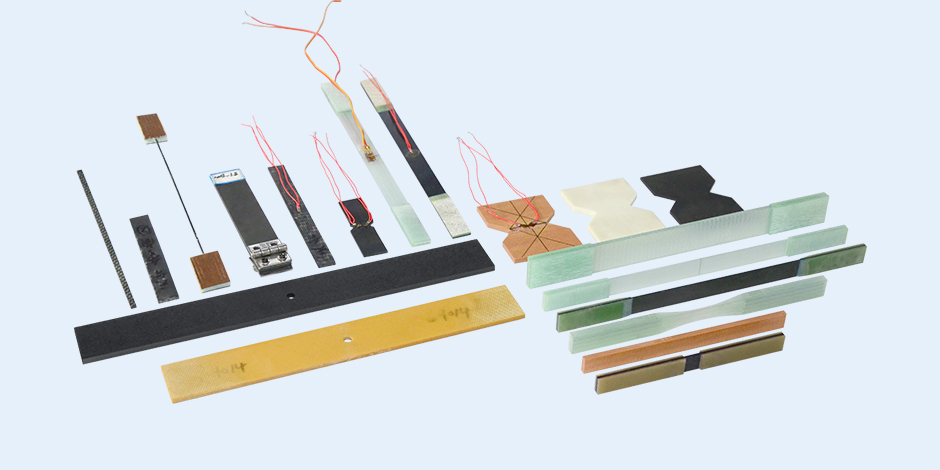

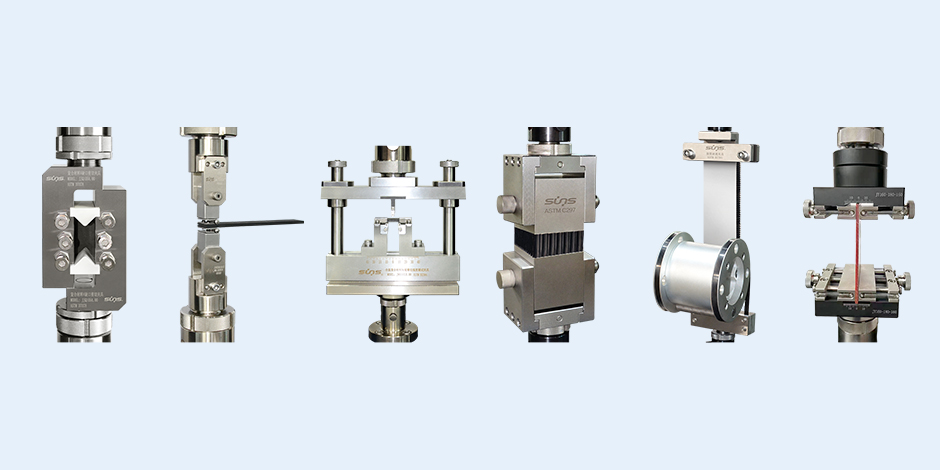

拉伸試驗
◆復合材料拉伸常見試驗標準：
ASTM D3039、ASTM D3518、ISO527-4、ISO 14129、 GB/T1447、GB/T1040、GB/T3354、GB/T3355、EN2561；
◆測試試驗參數：最大力、抗拉強度、彈性模量、泊松比；
◆應變測量選擇：應變片/夾持引伸計/視頻引伸計；

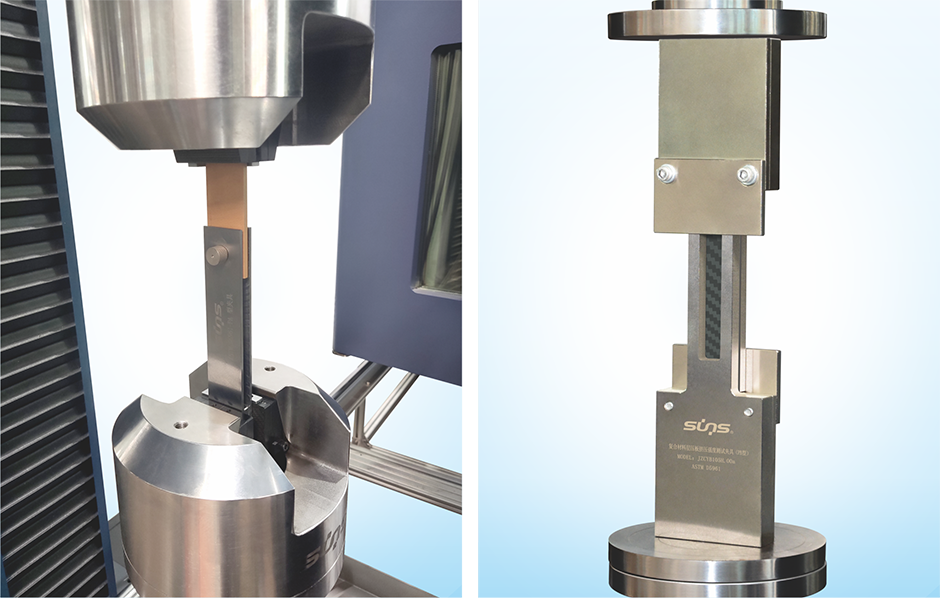

◆夾具工裝選擇：100KN/250KN常溫液壓夾具；
◆100KN/250KN全溫液壓夾具（使用溫度范圍-70℃~350℃/-70℃~550℃）可選；
◆鉗口規格（可選）：平鉗口0-8/8-16。

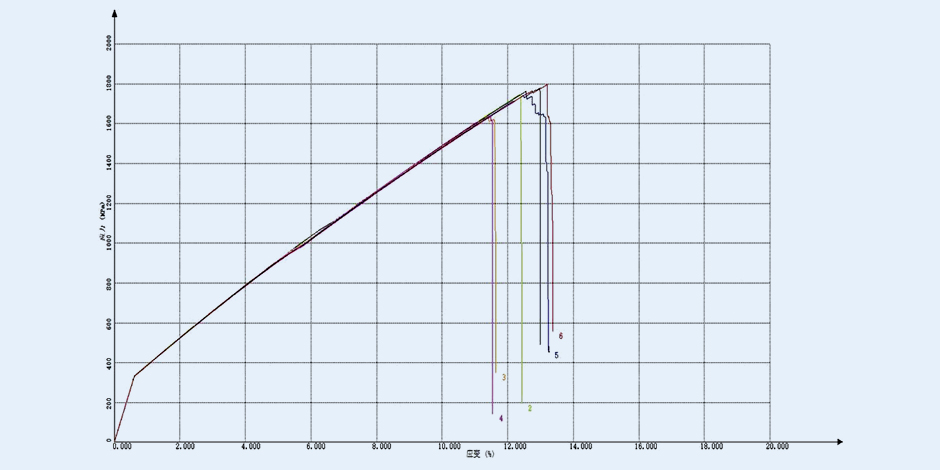

單向纖維增強塑料復合材料拉伸性能試驗曲線



100KN全溫液壓夾具                250KN全溫液壓夾具
-70℃~350℃/-70℃~550℃     -70℃~350℃/-70℃~550℃





單絲/復絲/束絲/玻璃纖維拉伸試驗

◆復合材料單絲/復絲/束絲/玻璃纖維拉伸常見試驗標準：
碳纖維單絲拉伸 ISO 11566、 碳纖維復絲拉伸 GB/T3362、玻璃纖維拉伸試驗 GB/T 7690.3 、氨綸絲拉伸FZ/T 50007 ；
◆測試試驗參數：強度、模量、伸長率；
◆變形測量選擇：接觸式引伸計/視頻引伸計；
◆夾具選擇：為保證夾持力和試驗結果的重復性，優先選擇氣動夾具；單絲、復絲、氨綸絲考慮氣動平推對夾夾具；玻璃纖維考慮用氣動纏繞夾具。



                             氨綸絲拉伸試驗曲線                                                                                             復絲試樣

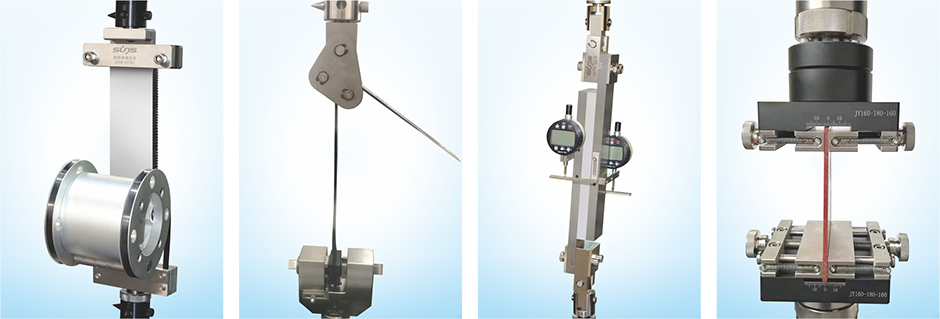

碳纖維束絲、復絲氣動平推夾具                                         非接觸式引伸計測量彈性模量                                         碳纖維單絲示意圖
試驗標準：GB/T 3362、GB/T 34520.4

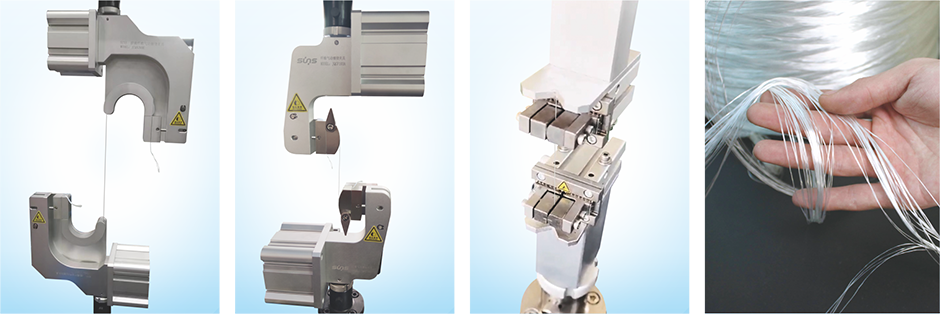

玻璃纖維氣動纏繞夾具                     玻璃纖維氣動纏繞夾具                      單絲、氨綸絲氣動拉伸夾具                                      玻璃纖維
（線密度大于500tex）                    （線密度小于500tex）                       試驗標準：ISO 11566、FZ/T 50007
試驗標準：GBT/7690.3                     試驗標準：GBT/7690.3





彎曲試驗
◆復合材料彎曲常見試驗標準：
ASTM D790、ASTM D6272、ASTM D7264、ASTM D2344、ISO 14125、ISO 14130、 ISO 178；
◆測試試驗參數：彎曲強度、彎曲模量；
◆變形測量選擇：千分表/撓度計。

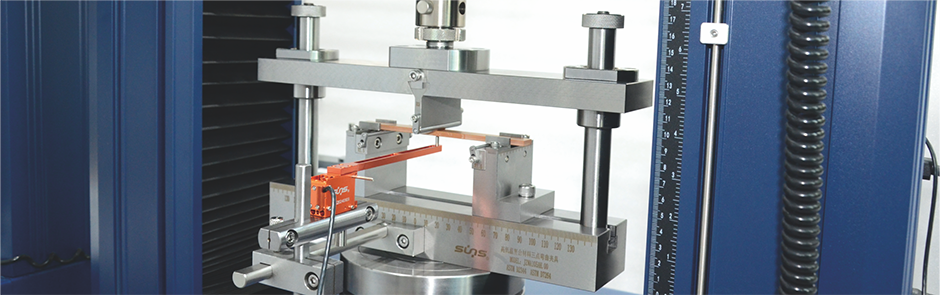

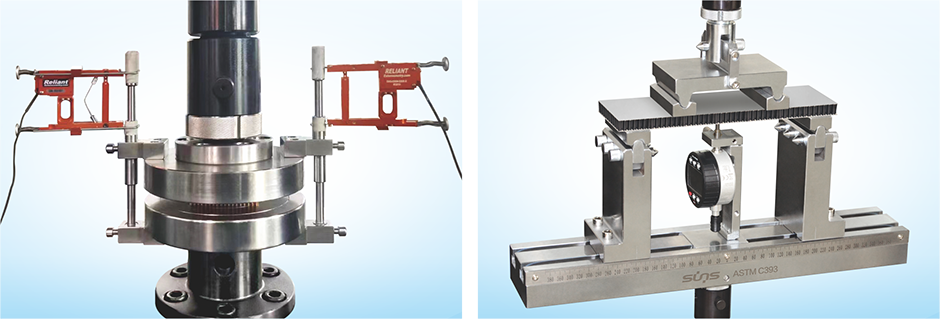

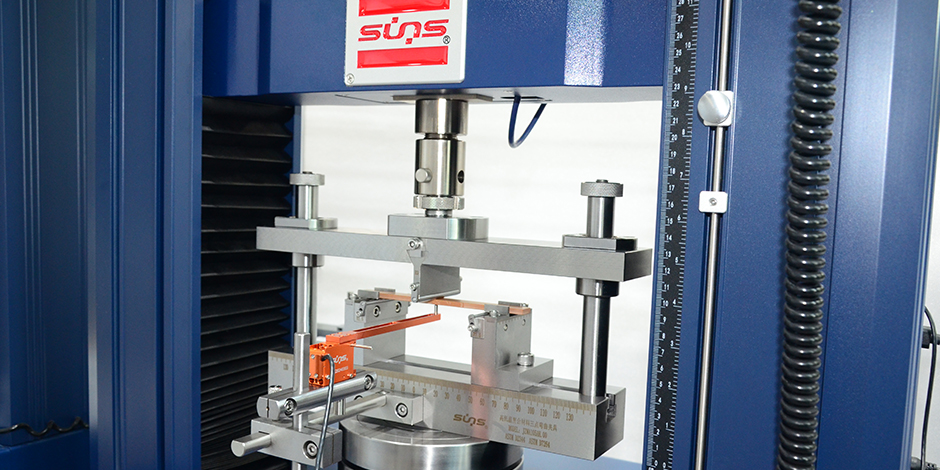

三點彎曲夾具（聚合物基復合材料、塑料）+千分表                                                                           典型三點彎曲試驗曲線
試驗標準：ASTM D790、ISO 14125、ISO 14130、ISO 178、GB/T9431



復合材料短梁剪切測試夾具（三點彎）                                                        四點彎曲夾具（聚合物基復合材料、塑料）
試驗標準：ASTM D2344                                                                            試驗標準：ASTM D6272、ASTM D7264

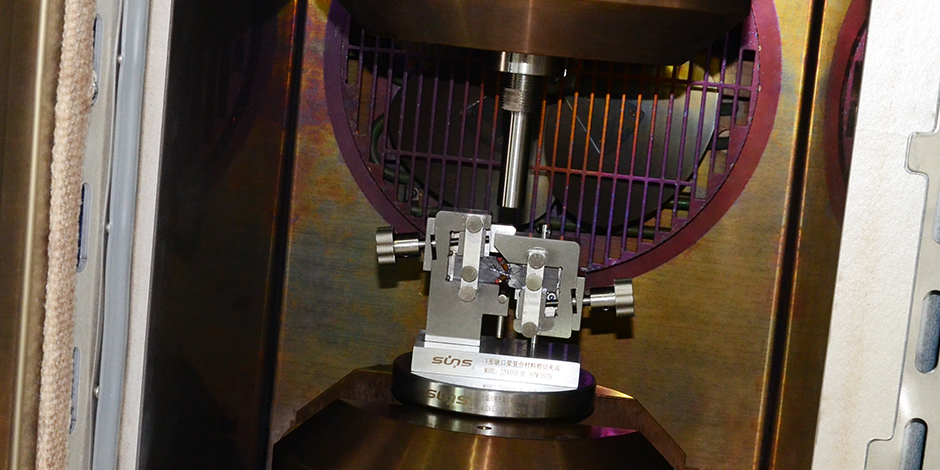

高低溫三點彎曲夾具+撓度計
試驗標準：ASTM D2344、ASTM D7264





面內壓縮試驗
◆復合材料面內壓縮常見試驗標準：
ASTM D6641、ASTM D695、ASTM D3410、ISO 14126、GB/T5258、GB/T3856、EN2850、SACMA SEM 1R；
◆測試試驗參數：最大力、壓縮強度、彈性模量、泊松比；
◆變形測量選擇：應變片/視頻引伸計（小視野、遠心鏡頭，精度高）。



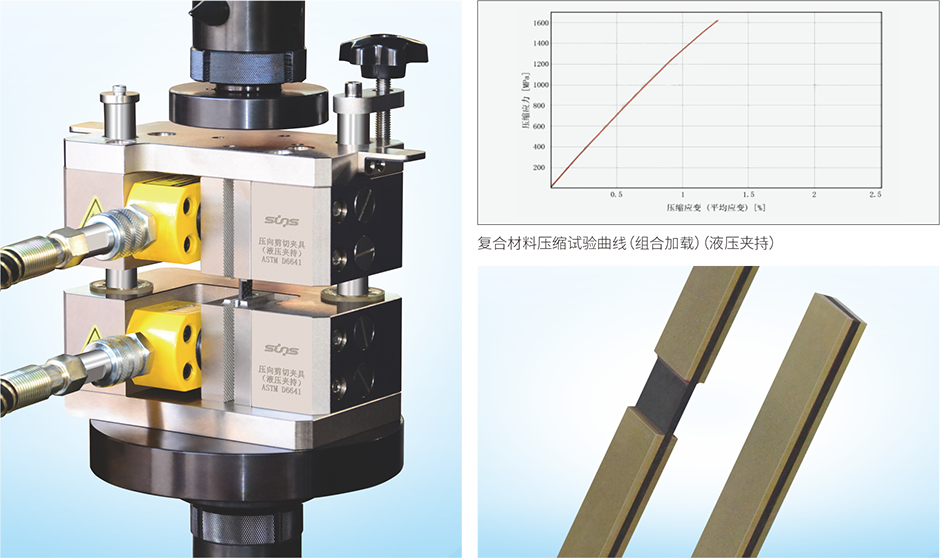

復合材料組合加載壓縮夾具（液壓夾持）                                                                                      復合材料壓縮剪切試樣
試驗標準：ASTM D6641

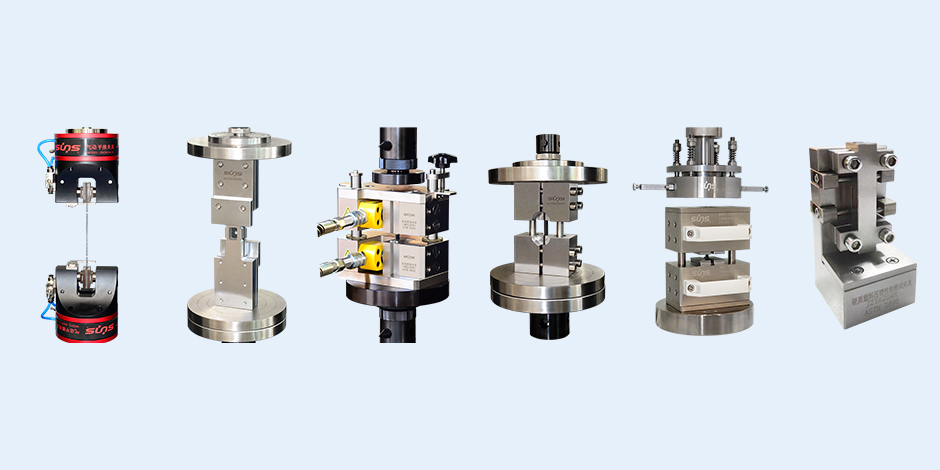

復合材料壓縮夾具（組合加載）          復合材料壓縮夾具（剪切加載）          復合材料壓縮夾具（剪切加載）          復合材料壓縮夾具（端面加載）
試驗標準：ASTM D6641                     試驗標準：ISO14126、GB/T3856       試驗標準：ASTM D3410                     試驗標準：ASTM D695





層壓板開孔壓縮試驗                                                                       沖擊后壓縮試驗
◆復合材料層壓板開孔壓縮常見試驗標準：ASTM D6484；               ◆沖擊后壓縮試驗常見試驗標準：ASTM D7136（落錘沖擊試驗）
◆需要測試的試驗參數包括：壓縮強度、模量；                              ASTM D7137（沖擊后壓縮試驗）GB/T21239；
◆變形測量選擇：應變片/引伸計。                                                ◆變形測量方式：應變片。



開孔壓縮強度測試夾具     試驗標準：ASTM D6484                                      復合材料沖擊后壓縮夾具     試驗標準：ASTM D7137





剪切試驗
◆復合材料剪切常見試驗標準：ASTM D5379、ASTM D7078、ASTM D3518、ISO 14129；
◆測試試驗參數：剪切強度、彈性模量；
◆應變測量選擇：應變片。



復合材料V缺口剪切夾具                                          V型缺口梁復合材料試樣+應變片                                            復合材料V缺口試樣
試驗標準：ASTM D7078

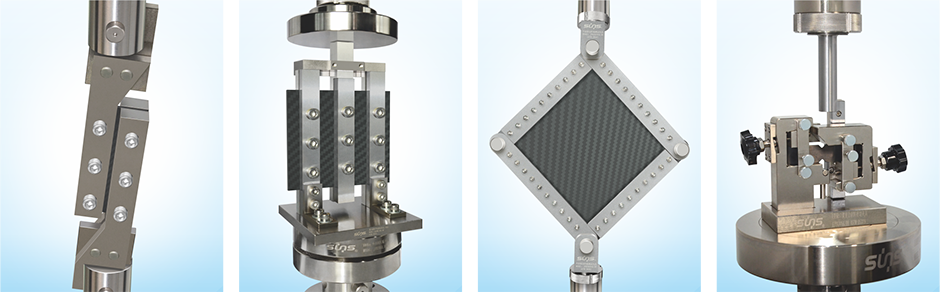

復合材料平面剪切夾具（A法）           復合材料平面剪切夾具（B法）           平面剪切性能測試夾具                       V型缺口梁復合材料剪切夾具
試驗標準：ASTM D4255                    試驗標準：ASTM D4255                     試驗標準：ASTM D8067                     試驗標準：ASTM D5379





夾層蜂窩類材料試驗
◆夾層蜂窩類材料常見試驗標準：ASTMC363 芯材拉伸、ASTM C273 剪切試驗、ASTM D364 側壓試驗、ASTM C365 平板壓縮、ASTM C297 平拉試驗、ASTM C393 芯材剪切、ASTM D1781 滾筒剝離、ASTM D3167浮輥法剝離；
◆測試試驗參數：強度、模量；
◆變形測量選擇：千分表/引伸計。

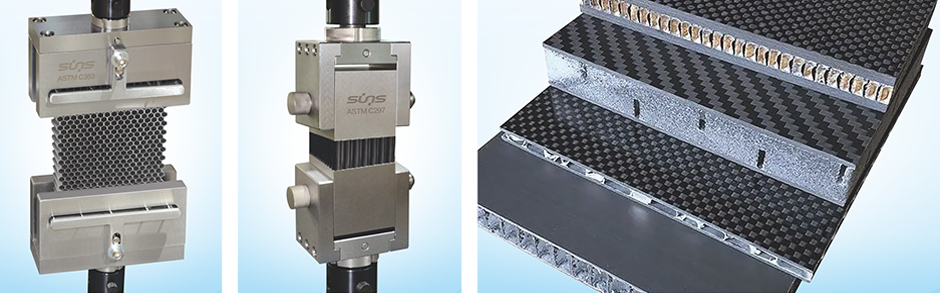

蜂窩芯材節點抗拉強度測試夾具          夾層結構平拉強度測試夾具                                                        夾層蜂窩復合材料
試驗標準：ASTM C363                       試驗標準：ASTM C297



夾層結構滾筒剝離夾具                       膠粘劑浮輥法剝離夾具                      夾層芯材拉向剪切測試夾具                 夾層結構抗側壓測試夾具
試驗標準：ASTM D1781                     試驗標準：ASTM D3167                    試驗標準：ASTM C273                       試驗標準：ASTM C364



夾層芯材平壓性能測試夾具   試驗標準：ASTM C365                                    夾層結構剪切性能測試夾具（梁彎曲法）  試驗標準：ASTM C393





斷裂韌性試驗
◆復合材料斷裂韌性常見試驗標準：ASTM D5528、ASTM D7905、ASTM D6671、GB/T28891、EN6033、ISO15024；
◆試驗方法：Ⅰ型（粘接塊和鉸鏈鏈接）、Ⅱ型、混合型試驗方法；
◆測試試驗參數：載荷、裂紋長度；
◆裂紋長度測量方式：人工手動測量/非接觸視覺測量系統。



斷裂韌性測試夾具（Ⅰ型）  試驗標準：ASTM D5528                                     斷裂韌性測試夾具（混合型）  試驗標準：ASTM D6671





層壓板擠壓試驗
拉伸試驗采用常規的液壓楔形夾具，壓縮夾具則根據標準要求搭配。

復合材料層壓板擠壓強度測試夾具（PA型）  試驗標準：ASTM D5961            復合材料層壓板擠壓強度測試夾具（PB型）   試驗標準：ASTM D5961





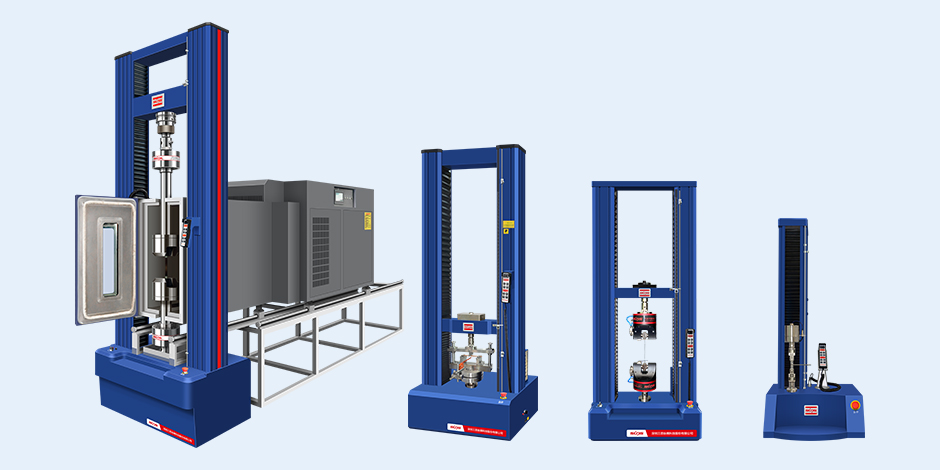

復合材料在高低溫環境下的力學試驗

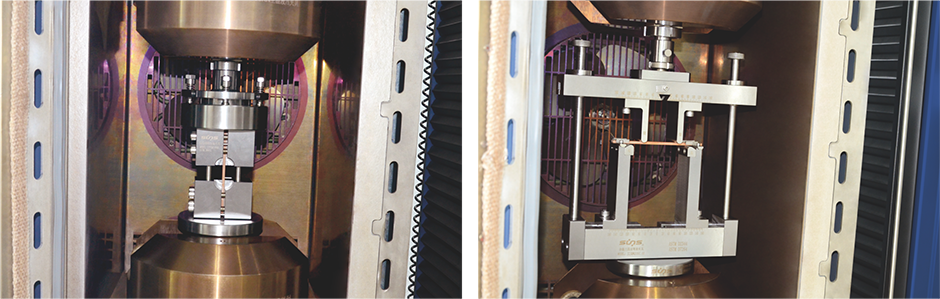

環境箱模擬試驗環境溫度，用于評估復合材料在高低溫環境下的力學性能。全溫液壓楔形夾具無需拆卸，即可將其它復合材料測試夾具安裝在液壓夾具上完成試驗。全溫液壓夾具使用溫度范圍：-70℃~350℃，最高可達550℃。



全溫液壓楔形拉伸夾具   試驗標準：ASTM D3039                                        全溫復合材料V型缺口梁剪切夾具   試驗標準：ASTM D5379



全溫復合材料壓縮夾具（組合加載）  試驗標準：ASTM D6641                      全溫復合材料三點、四點彎曲夾具   試驗標準：ASTM D790、ASTM D7264



全溫復合材料開孔壓縮夾具   試驗標準：ASTM D6484                                  全溫復合材料壓縮夾具（剪切加載）  試驗標準：ASTM D3410
