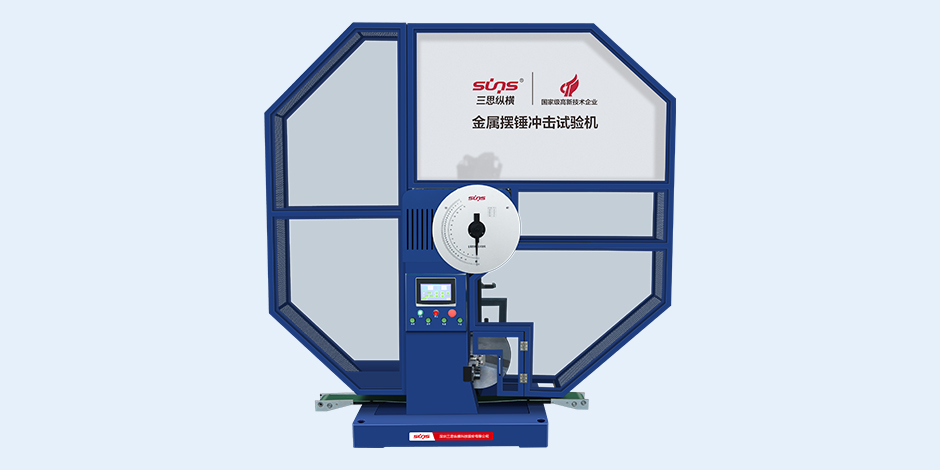

三思縱橫將軍系列金屬擺錘式?jīng)_擊試驗機
產品概況
專業用于進行金屬夏比沖擊試驗，測定金屬材料試樣的沖擊吸收功能和沖擊韌性。
檢驗標準
GB/T 3808《擺錘式?jīng)_擊試驗機的檢驗》；
JJG 145《擺錘式?jīng)_擊試驗機》。
試驗方法
GB/T 229《金屬夏比沖擊試驗方法》；
ASTM E23-02a《金屬材料缺口試樣標準沖擊試驗方法》；
ISO 148-2《金屬材料夏比沖擊試驗方法 第2部分試驗機的驗證》。
技術參數
| 系列 | PTM2000 | ||||
| 型號 | PTM2152 | PTM2302 | PTM2452 | PTM2602 | PTM2752 |
| 最大沖擊能量 | 150J | 300J | 450J | 600J | 750J |
| 擺錘力矩（沖擊常數，N.m） | 80.3848 | 160.7695 | 241.1543 | 321.5390 | 401.9238 |
| 擺錘揚角 | 150°±1° | ||||
| 擺軸中心至試樣中心（10mm試樣）距離 | 750mm | ||||
| 沖擊速度 | 5.24m/s | ||||
| 試樣支座弧半徑 | 1~1.5mm | ||||
| 砧座斜度角 | 11°±1° | ||||
| 沖刀圓弧半徑 | 2~2.5mm | ||||
| 沖擊刀夾角 | 30° | ||||
| 沖擊刀厚度 | 12mm | ||||
| 試樣規格 | 55 ×10×10（7.5、5、2.5）mm | ||||
| 主機重量 | 約900kg | ||||
| 主機外形尺寸 | 2080×840×2080mm（不帶自動送樣）、2080×1800×2080mm（帶自動送樣） | ||||
